FIELD GENERATING DEVICE baut das Magnetfeld über dem Kopf des Patienten auf.
MARKER MANAGING DEVICE steuert die angeschlossenen Tools.
POINTING TOOL zeichnet die Punkte für die Bezugsebene auf.
MARKER TOOL ist auf den Zähnen oder auf dem VD-Finder aufgeklebt.
DMD-SOFTWARE + TABLET zur Aufzeichnung mit voreingestellten und individuell hinterlegbaren Protokollen.

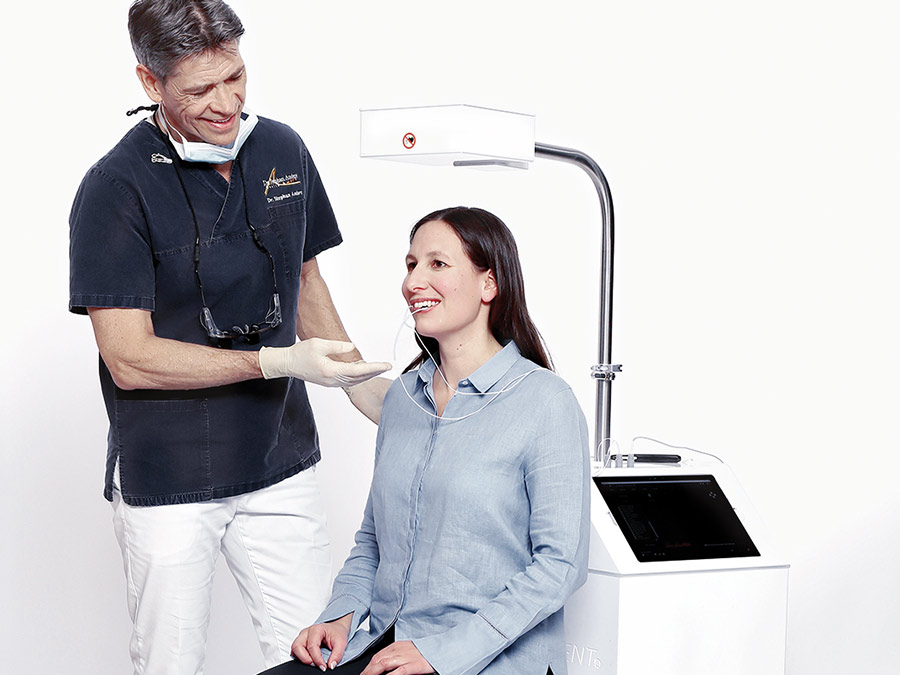

DMD-CART hier sind die Komponenten des DMD-Systems® installiert.
Auf Basis der Magnetfeldtechnologie zeichnen zwei okklusionsnah auf die Zähne der gegenüberliegenden Kieferhälften aufgeklebte Marker Tools die Bewegungen auf. Dies erfolgt in allen 3 translativen und 3 rotativen Bewegungsrichtungen mit Zeitbezug, ohne Beeinträchtigung der dynamischen Okklusion.
Mit dem DMD-System® gewonnene Daten der realen Kaubewegungen eröffnen eine völlig neue Voraussetzung für die klinische Untersuchung, Auswertung, Schienentherapie und Prothetik in der zahnärztlichen Praxis.
Das DMD-System® ist bei bezahnten und unbezahnten Patienten anwendbar – unabhängig davon, ob ein physiologischer oder unphysiologischer Zustand vorliegt.
Zeigen Sie die Innovationskraft Ihrer Praxis mit dem DMD-System® und betreten Sie die führende Welt der instrumentell-digitalen Funktionsanalyse und deren Datenverarbeitung.
Das DMD-System® ist national und international patentrechtlich geschützt.
Das DMD-Cart vereint die Bereiche Attraktivität des Designs mit hoher Funktionalität. Ein gutes Design erhöht die Freude beim Arbeiten. Eine gute Funktionalität erleichtert die Anwendung und die Sicherheit der Datengewinnung. Das DMD-System® integriert erstmals die Funktionsanalyse in den täglichen Arbeitsablauf der Zahnarztpraxis.
Das DMD-Cart wirkt im Eingangsbereich der Praxis aufgestellt als Eye-Catcher. Das blaue LED-Leuchtband lässt die Patienten aufmerksam werden und die aktive Nachfrage nach der Funktion des Gerätes ist gesichert.
Am DMD-Cart sind alle Komponenten des DMD-Systems® fest installiert. Durch die Aufbewahrungsmöglichkeit für die Marker Tools und das Pointing Tool ist das System zu jedem Zeitpunkt sofort einsatzbereit. Die Funktionalitäten des DMD-Carts sind TÜV geprüft.
Das DMD-Tablet wird in seiner Ablage mit Strom versorgt. Nach dem Anmelden kann die DMD-Software gestartet werden. Der abgeschrägte Bereich erleichtert das Starten und Stoppen der Bewegungsaufzeichnung. Ein angenehmes Arbeiten ist die Grundlage für einen gesicherten Workflow durch die Funktionsanalyse. Dies trifft für den Patienten genauso zu, wie für den Anwender und sein Team.
Screening Kiefergelenksfunktionen
Die DMD-Software gibt eine schnelle Antwort, ob der Patient gesund oder bereits von ersten CMD Anzeichen betroffen ist.

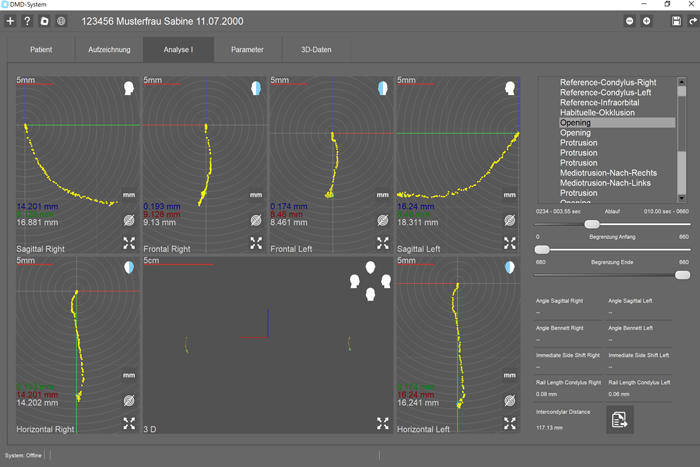

Funktionellen Gelenkraum vermessen
Die Auswertung des funktionellen Gelenkraumes des Patienten ergibt ohne Strahlenbelastung einen weiteren Baustein in der Anamnese der Patientenbehandlung.
Therapeutische Position bestimmen

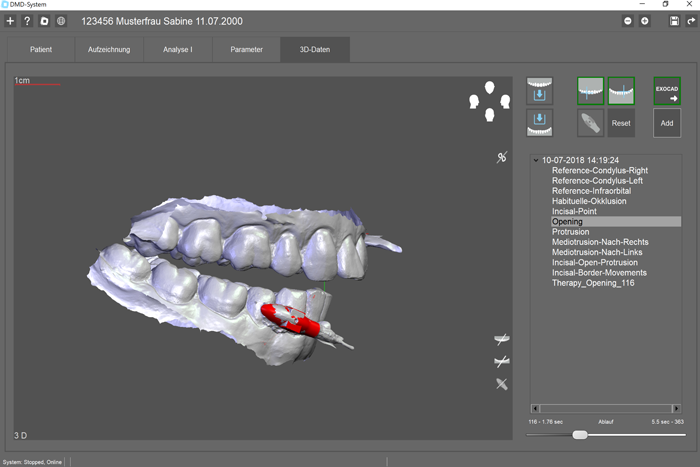

Die DMD-Software gibt dem Anwender die Möglichkeit über .stl-Daten die Kiefermodelle des Patienten in die Auswertungssoftware einzuladen. Somit können therapeutische Positionen in direkter Lagebeziehung an die Zahntechnik übermittelt werden.
Direkte Übergabe an das CAD
Über unseren Kooperationspartner exocad werden unsere Datenpakete direkt in das CAD übergeben. Die weitere Arbeit z.B. für die Schienentherapie kann nun mithilfe der therapeutischen Position zu einem verbesserten Ergebnis führen.
Schienentherapie
Bisher war es in der Zahnarztpraxis nur möglich im analogen Bereich an den artikulierten Modellen eine Schienenposition einzustellen. Nun kann anhand der Bewegungsbahnen eine Neupositionierung der Kondylen festgehalten und diese lagebezügliche Position direkt in die Herstellung im Dentallabor übergeben werden.
Interferenzfreier Zahnersatz durch funktionelle Gestaltung
Die Zukunft der digitalen Prothetik benötigt die Originalbewegungsbahnen des Patienten für die Einbeziehung der Funktion in den digitalen Workflow. Nur mit diesen Originalbewegungen wie z.B. den funktionellen Nahbewegungen der ersten 1 mm bis 1,5 mm auf der Kaufläche oder den Kaubewegungen sind die interferenzfreie Wiederherstellung der Kaufunktion in der digitalen Prothetik überhaupt möglich. Das DMD-System® mit der DMD-Software stellt diese Daten in der erforderlichen Genauigkeit zur Verarbeitung im CAD von exocad zur Verfügung.
Dokumentation
Die Dokumentation nimmt in der zahnärztlichen Arbeit immer mehr Raum ein. Hier unterstützt die DMD-Software diese Nachweispflicht indem alle festgelegten Positionen und übergebenen Daten im pdf-Format hinterlegt werden. So kann, falls nötig, anhand der Positionen und der dazugehörigen Bilder sehr einfach die umfassende Patientenbehandlung nachgewiesen werden.
Analoges Wissen für die digitale Welt nutzbar machen. Über eine direkte Schnittstelle lassen sich die mit dem DMD-System® gewonnenen Daten z.B. der funktionellen Nahbewegungen und der Kaubewegungen direkt in die exocad Software einladen. Somit ist es nun möglich die designten Kauflächen direkt im CAD zu analysieren. Die Kontaktpunkte können exakt eingestellt, Freiräume geplant und die Länge der Höcker auf Scherkräfte geprüft werden.
